PCB料盘大视野DM码批量读码方案

发布日期:2026-06-10编辑发布:固测

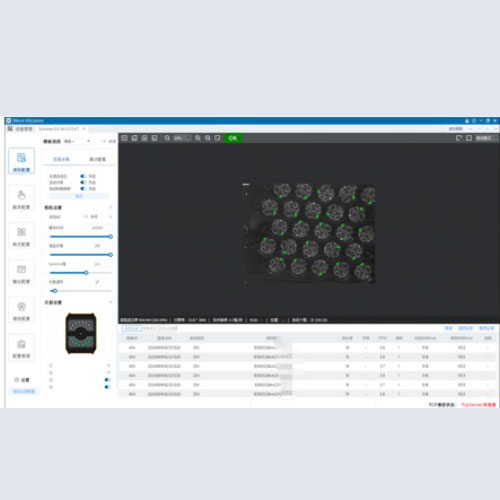

面向半导体及电子制造领域PCB料盘追溯需求,采用VR2000 2000万像素智能扫码器,配合红光偏振与12mm焦距镜头,在570mm安装高度下实现340×255mm超大视野覆盖。方案支持单次拍照同时稳定解码25个5mm×5mm DM码,耗时仅约1400ms,PPM达3.8,完美解决PCB镭雕码反光材质读取难题,实现半导体物料全流程自动化追溯与仓储智能化管理。
